프린텍전자는 러버키패드 제품설계를 제안합니다

실리콘러버키패드(또는 엘라스토머키패드)는 가전 및 산업용 전자 제품 모두에서 저렴한 비용 및 신뢰할 수 있는스위칭솔루션으로 광범위하게 사용됩니다.

• 순간 접점 스위치 구성에 대한 설계 제한이 없습니다.
• 미학 – 모든 색상의 문자들과 다양한 색의 조합을 만들 수 있습니다.
• 택타일 피드백과 선형적 느낌은 선택 사항이다.
• 레이저 에칭으로 키패드 디자인 백라이트
• 오염 방지: 실리콘 고무 키패드에는 물리적 구조와 전기적 특성이 있기 때문에 먼지가 없고 오염을 쉽게 격리시킬 수
  있습니다.

고무 키보드의 특수 컬러 잉크는 그리스, 오일 용제, 화학 제품 및 변색에 의한 부식, 마모 및 오염에 대한 높은
저항을 보장합니다.

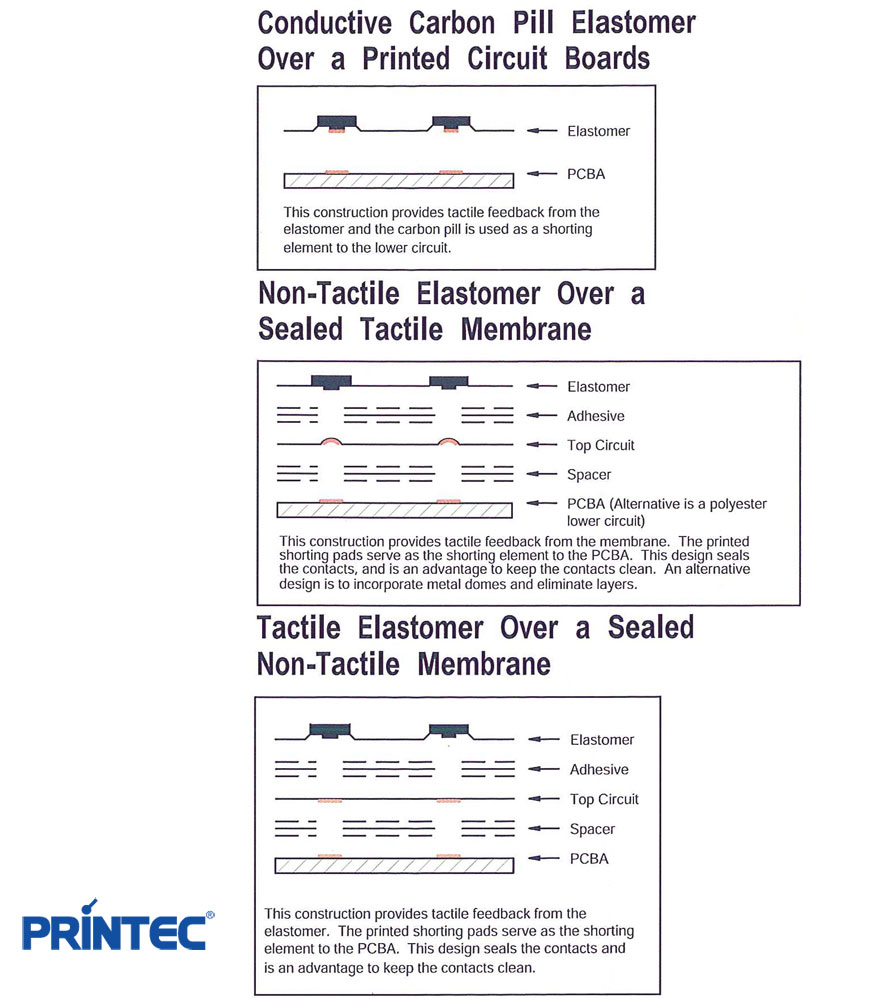

접점디자인
저항
인쇄된 카본 1,000
카본필: 200 ohm
라이프(수명)
인쇄된 카본 ≤ to 1 million
카본필: ≥ to 1 million
회로가 인쇄회로기판(PCB)에 있는경우 구리위에 카본또는 금/니켈 도금이 권장됩니다. 카본은 접점저항이 더높고 부식성이 매우 높은환경 에 대한 내성이 개선됩니다.

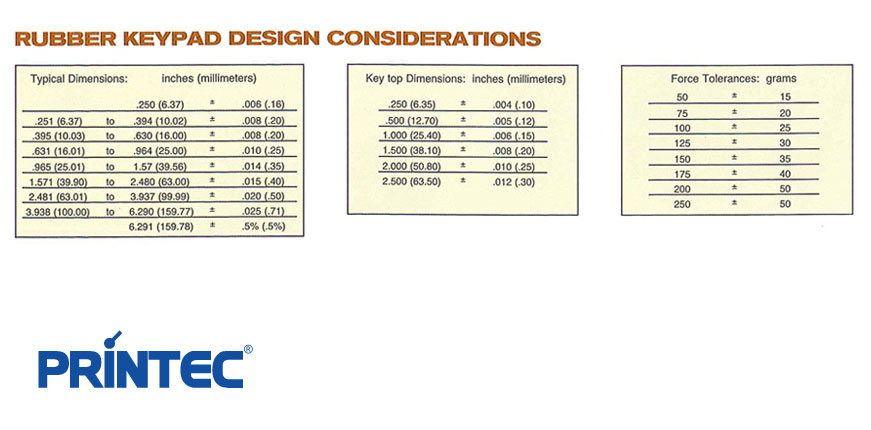

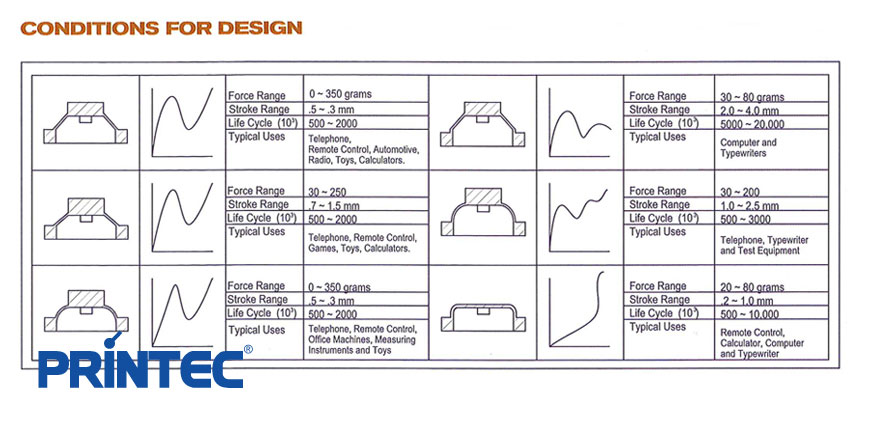

실리콘러버키패드디자인고려사항

명명법
일반적인 명명법은 다양한 방법론을 사용하여 키에 적용됩니다. 표준 인쇄는 25만에서 50만 개의 손가락 작동을 충족한
후 마모 징후를 보일 것이다. 주기 수명을 늘리기 위해 오버코트를 추가할 수 있습니다. 이것은 수명을 1,000,000개까지
늘릴 것이다. 이것을 노르만 마모 시험기와의 상관관계에서, 이것은 500그램의 힘으로 500 사이클을 초과할 것이다.

문자색상은 +/- 1 음영 허용 오차로 팬톤 색상과 일치합니다. 문자와 키 가장자리 사이의 거리에 인쇄 제한이 있습니다.

• 실크스크린 키 가장자리에서 최소 0.5mm
• 볼록 표면 20mm 최소 키 반경
• 오목표면 30mm 최소 키 반경
